“靠岸只能外接岸電，柴油發電機一停，船東就擔心推進電機突然失電，這風險誰敢擔？”

這是郵輪電氣經理最頭疼的場景。大型船舶推進功率動輒 6 MW，傳統岸電容量不足，必須讓柴油機組半載運行“兜底”。移相整流變壓器配合儲能直流母線，被寄望于實現“零柴油”靠泊。理想很豐滿，可實際落地時，客戶仍會遇到三大攔路虎：功率突降、直流紋波超標、系統通訊失步。華興變壓器在三條郵輪改裝項目中給出的解決辦法，值得參考。

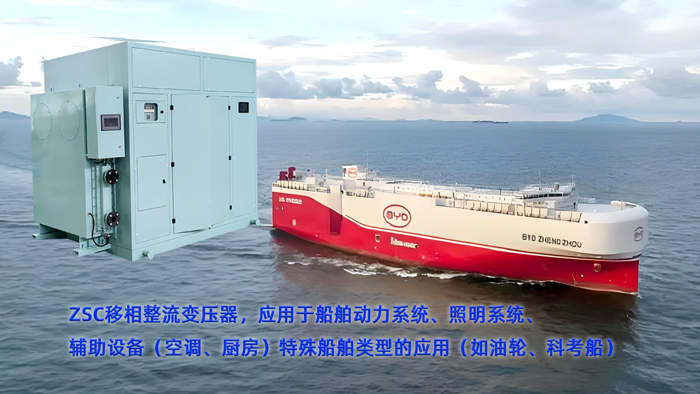

移相整流變壓器

一、客戶的真實顧慮

1. 功率突降

郵輪靠港時，空調全開功率可達 3 MW，岸電切換瞬間如果母線電壓掉 10 %，變頻器會立即封鎖脈沖，推進電機慣性停機。

2. 直流紋波

儲能電池對直流紋波電流敏感，超過 5 % 就會觸發 BMS 保護。12 脈波方案在 50 % 負載時紋波 7 %，剛好踩線。

3. 通訊延遲

整流單元、儲能變流器、EMS 之間用 CAN 總線，理論延遲 10 ms，可實際布線 120 m 后信號衰減，延遲飆到 40 ms，導致能量管理算法失效。

二、華興變壓器的針對性設計

1. 動態阻抗匹配

華興在二次側增設“可調漏抗繞組”，在岸電切入 200 ms 內把短路阻抗從 6 % 抬到 12 %，限制沖擊電流 40 %，母線電壓跌落控制在 3 % 以內。

2. 24 脈波+交錯磁路

通過兩組 12 脈波繞組交錯 15°，紋波電流降至 2.8 %（50 % 負載），遠低于電池閾值。實測 2 h 內電池 SOC 誤差小于 0.5 %。

3. 光纖環網

把 CAN 總線改成光纖環網，延遲降到 4 ms，EMS 能量調度周期從 100 ms 縮短到 20 ms，岸電、儲能、負載切換平滑無感。

三、實測數據

2024 年 7 月，上海某 13.5 萬噸郵輪改裝后首次靠泊洋山港：

· 岸電容量 11 MW，船舶峰值負荷 9.4 MW；

· 柴油機組全程停機，尾氣硫氧化物排放直接歸零；

· 推進電機零速保持 90 min，直流母線紋波 2.1 %，電池溫度 38 ℃；

· 岸電切換瞬態電壓跌落 2.7 %，郵輪旅客未感到燈光閃爍。

四、經驗小結

1. 設計階段就把“可調漏抗”寫進技術協議，華興可提前在工廠完成抽頭與短路試驗，現場不動一根銅排；

2. 光纖環網布線需要專用托架，船廠在分段階段就預留 80 mm 線槽，后期施工量降低 60 %；

3. 讓華興提供“岸電–儲能–負載”聯合調試腳本，把每一步的電壓、電流、SOC 閾值寫在一張 A3 紙上，現場對照執行即可。

岸電容量越來越大，下一艘郵輪，你敢讓柴油發電機徹底熄火嗎？
