關于變壓器分接頭能起調節作用的原理是什么，如何調整變壓器分接頭，改變分接頭位置，就是改變變壓器的匝數，也即改變變壓器的變比，調節變壓器分接頭，實際上就是改變變壓器兩端的變比。

一、變壓器分接頭的調節原理

改變分接頭位置，就是改變變壓器的匝數，也即改變變壓器的變比。變比K＝W1/ W2＝U1/U2，很容易看出:分頭在一次側，改變一次側線圈匝數改變K，K值一改變，加同樣的電壓U1情況下二次電壓U2＝U1/K自然起變化，這就起了調節電壓的作用。

如：一臺6000±5%/400的降壓變壓器，分接頭放在額定電壓位置室，變比K＝6000/400＝15，這時當高壓側加6000伏時，低壓電壓為400伏，現在要降低二次電壓，根據公式U2＝U1/K來看，應增加K，也即加大K，也即加大高壓側的匝數，調分接頭舊應該往＋5%這個分接頭調，這時，變比K＝6300/400＝45.8，二次電壓就可以調到6000/15.5＝380伏。

從原理上講，抽分頭從哪一側抽都可以，但一般無激磁(無載)調壓變壓器抽分頭都在高壓側，這是因為:

①變壓器高壓線圈套在低壓線圈外面，抽頭抽出和連接更方便。

②高壓側電流小，引出線和分接開關的載流部分可以截面小些，接觸不良的問題也較易解決。

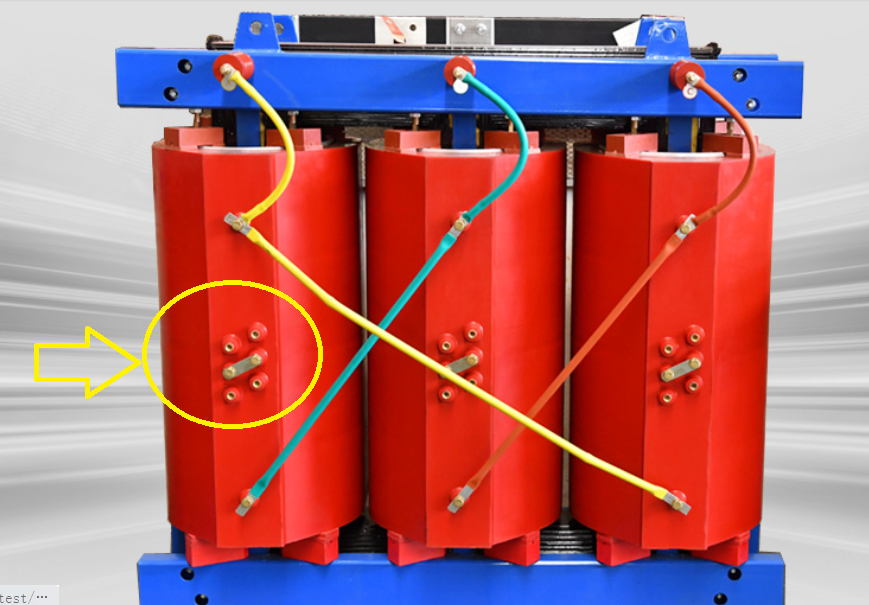

一次線圈的各相的尾端有3個端子，其中2個是抽頭，中間的匝數為100%，其它的兩個為105%、95%。

三相共有9個線端，都接到分接開關上。如果旋到使三個100%的端子聯結到一起，對應的一次電壓比如是10kV，那么，如果旋到使三個105%的端子聯結到一起，對應的一次電壓就是10.5kV，使三個95%的端子聯結到一起，對應的一次電壓就是9.5kV，這樣，由于一次的匝數改變了，那么變比就變了，一次的匝數多了，二次的電壓就下降了，這樣，二次的電壓就相應的降低或升高了，表現為調壓的作用。注意，應該在變壓器完全無電的情況下來調節，所以又叫無載調壓開關、無激磁分接開關。

電力系統的電壓是隨運行方式及負荷大小的變化而變化的，電壓過高或過低，都會影響設備的使用壽命的。因此為保證供電質量，要根據系統電壓變化情況進行調節。改變分接頭就是改變線圈匝安息。即改變變壓器的變化，亦改變了電壓，故起到調壓作用。

如何調整變壓器分接頭？

調節變壓器分接頭，實際上就是改變變壓器兩端的變比，所以就只要改變接入的線圈閘數就可以改變變比。

一檔：10500V，二檔：10000V，三檔：9500V。

把開關撥到一檔表示：高壓在10500V時，低壓輸出400V。把開關撥到二檔表示：高壓在10000V時，低壓輸出400V。把開關撥到三檔表示：高壓在9500V時，低壓輸出400V。即一檔輸出電壓低，三檔輸出電壓高。

所以，變壓器在調壓時是高往高檔調、低往低檔調的。也就是說，當輸出電壓過高時將變壓器的調壓檔位往高調，輸出電壓過低時將變壓器檔位往低調。
