變壓器同名端指變壓器的初級線圈和次級線圈的正負相同的兩端。

變壓器同名端規定施感電流流進線圈的端子和在另一個線圈中的互感電壓的正極性端子稱為兩耦合線圈的同名端，且用星號或小黑點將它們標記出來。如果電流進入一個線圈的同名端,則在第二個線圈的同名端處,互感電壓的參考極性為正,或者如果電流從一個線圈的同名端流出,則在第二個線圈的同名端處,互感電壓的參考極性為負。

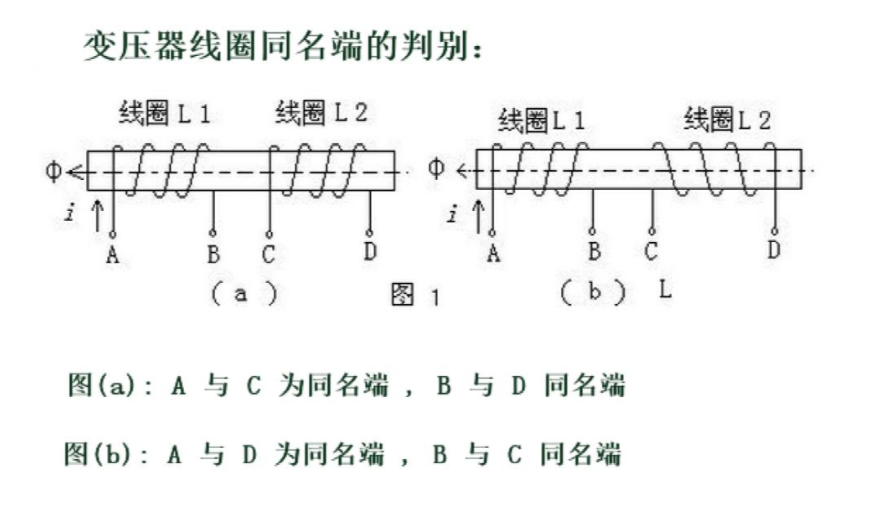

變壓器的同名端怎么判斷

   用一只指針式萬用表、一個干電池就可以判別變壓器的同名端，方法是：將指針式萬用表打在直流電壓 10V檔，接于待測變壓器的電壓較高側的繞組兩端，將干電池負極接于另一繞組一端，用正極去觸碰繞組的另一端，同時觀察萬用表的偏轉方向，如電池接通時表針正偏、斷開時表針反偏，說明正極端觸碰的繞端與萬用表紅表筆接的繞組端是同名端(稱為負極性)，反之是異名端(稱為正極性)。注意測試時人體不要觸及變壓器端子，防止被電擊。

   電力變壓器在交接和大修理后要進行極性測試，小型變壓器可根據需要進行。你了解了嗎，如想其他關于變壓器的問題或有采購意向請關注官網私信主編。
