一、縱差保護

縱差保護是變壓器主保護之一，保護瞬時動作，跳開各側開關。其保護區域是構成差動保護各側電流互感器之間的部分，包括了變壓器本體、電流互感器與變壓器之間的引出線。2017年某220kV變電站2號主變35kV側避雷器發生AB相閃絡，避雷器底架被放電擊穿；因為35kV避雷器位于主變低壓側流變與主變之間，故處于縱差保護范圍內，兩套主變保護均正確動作，隔離了故障。

二、縱差保護的基本邏輯

現有變壓器縱差保護均采用微機保護裝置，各相電流分別進入保護裝置，由軟件算法實現縱差保護。我們以一相為例，說明縱差保護的基本原理。

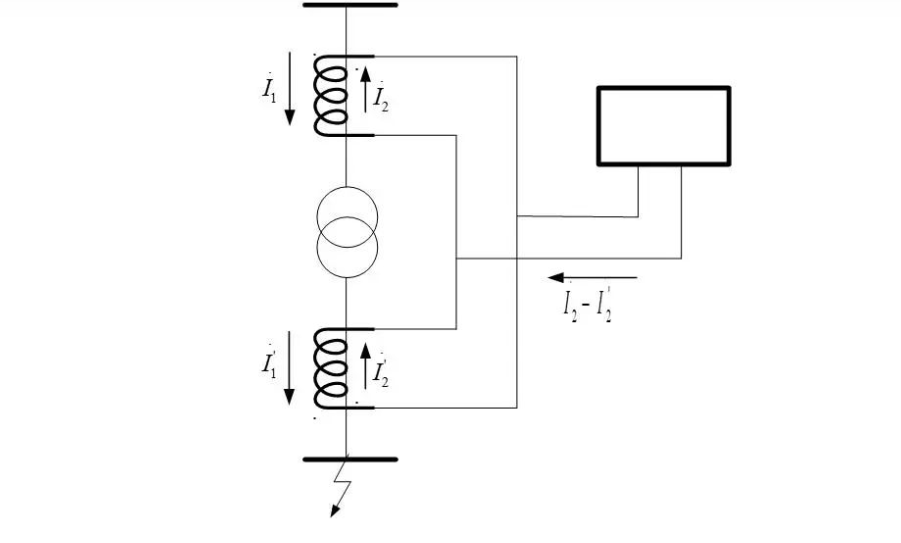

保護裝置“感受”到的差流為兩個線圈二次電流矢量和。如圖1所示，當系統正常運行或外部短路時，兩個線圈二次電流大小相同極性相反，差流為0，此時保護不動作。如圖所示，當保護范圍內發生接地故障時，二次電流大小相等極性相同，差流為二次電流大小之和，當達到差動啟動值時保護動作。
