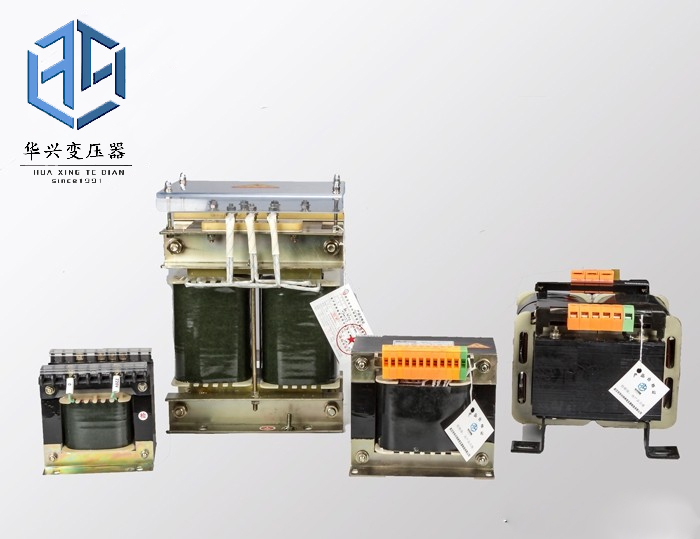

電源變壓器是一種軟磁電磁元件，它的功能是功率傳送、電壓變換和絕緣隔離，在電源技術中和電力電子技術中得到廣泛的應用。
幾乎所有的電子產品中都要用到電源變壓器，它原理簡單但根據不同的使用場合、不同的用途，變壓器的繞制工藝會有不同的要求。
變壓器的功能主要有:電壓變換、阻抗變換、隔離、穩壓等。
變壓器的結構：一般情況下有繞組，磁芯，骨架，膠帶，絕緣線等。

1  初次級線圈采用普通漆包線結構；
初次級線圈間用三層絕緣膠帶隔離；
變壓器每層兩邊都需要加擋墻，擋墻的寬度大于要求的爬電距離一半；
初次級線圈引出端分別加套管，套管在變壓器內部的伸出長度要求大過擋墻；
變壓器的磁芯算作中心導體，磁芯分別離初次級原件需要滿足基本絕緣的要求。
2  初級線圈采用漆包線結構，次級線圈采用三重絕緣線的結構。
變壓器內部不需要擋墻，但是初次級線圈的引出端到Pin腳需要加套管或者增加絕緣膠帶隔離，避免線圈間的接觸和磨損。
變壓器骨架上面的溝槽開的足夠深，繞組繞完后，直接從溝槽引出來，而不會在骨架上面爬行。這樣變壓器的初次級之間就不會有任何交叉存在。
