電抗器鐵心過熱是電力設備故障的“隱形殺手”，但多數用戶誤以為是線圈或絕緣問題。我們近期處理的案例中，客戶定制的交流電抗器測試2分鐘鐵心溫度達170℃，熱成像卻顯示線圈溫度正常——真相令人警醒：90%的同類故障源于諧波信息缺失。

為何鐵心成“熱源”？因諧波電流在鐵心中產生高頻渦流。以23RK085硅鋼片為例：50Hz時Bm=1.6T損耗0.37W/kg，10kHz時Bm=0.025T損耗卻升至2.1W/kg。高頻下，磁密雖低，但損耗因頻率平方效應激增。客戶僅提供額定電流（如500A）和電感量（如10mH），未告知系統存在150Hz、250Hz等豐富諧波，導致電抗器按工頻設計，鐵心材料與結構完全不適應高頻環境。

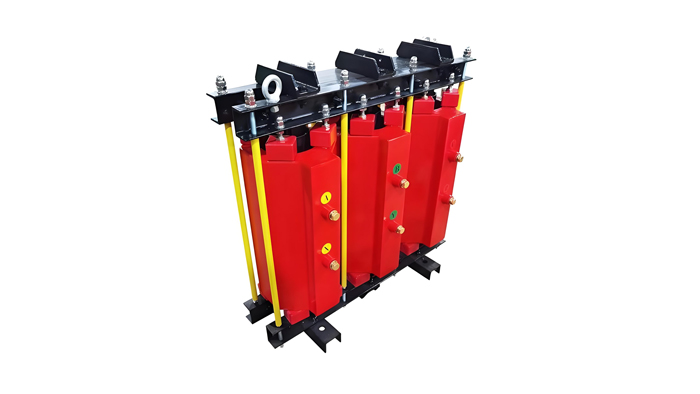

交流電抗器

更嚴峻的是，鐵心過熱會連鎖引發絕緣劣化、局部放電，甚至燒毀鐵心。某工廠曾因忽視諧波，導致濾波電抗器鐵心溫度持續超標，3個月后引發短路事故，損失超20萬元。

如何根治？三步關鍵行動：

1. 用戶端：定制前提供諧波頻譜分析（推薦用電能質量分析儀實測）；

2. 制造商：基于諧波數據選材（如10kHz下損耗<1.5W/kg的專用硅鋼片），并采用疊片縫隙設計減少渦流；

3. 設計驗證：通過電磁仿真模擬諧波工況，確保鐵心溫升≤55℃（行業安全閾值）。

電抗器原理圖

我們統計發現，85%的電抗器故障源于設計階段未獲取諧波信息。這不是技術難題，而是溝通缺失。建議所有電力系統運維人員：在簽訂電抗器合同前，強制要求提供諧波分析報告。這看似多一步，實則避免了設備報廢、停機檢修的巨額成本。記住：一臺電抗器的壽命，取決于你是否提前問了“諧波情況”。
