變壓器中性點接地的特點：

一、中性線(零線)：在連接組別為DYN11的電力變壓器中，低壓側繞組的尾端是連接到一起的，這個連接點就被稱作中性點。顧名思義中性線就是由變壓器的中性點引出來的線，用字母“N"表示，接了地的中性線用“PEN"來表示。零線是我國沿用前蘇聯的一種叫法，中性線是國際上的統一叫法。在中性點直接接地系統里面，中性點與接地裝置直接連接而取得大地的參考零電位，則該中性點稱為零點，從零點引出的導線稱為零線。

二、接地線：就是從接地裝置引出來的為了保護我們?nèi)松戆踩螂娏υO(shè)備工作用的B保護的導體，用"PE"表示。

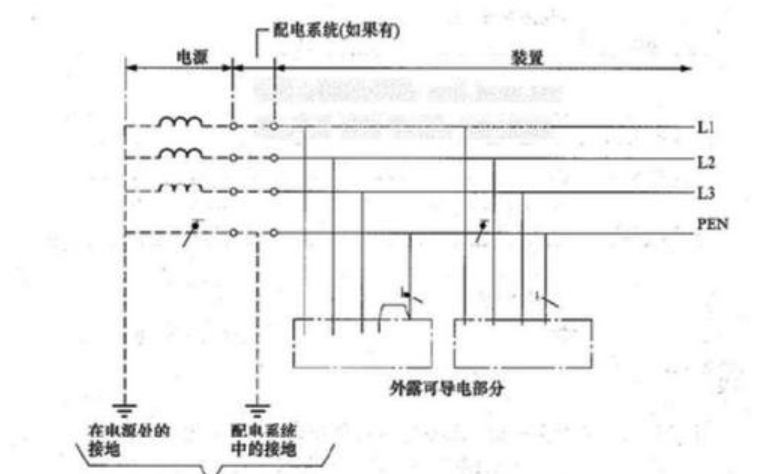

那么我們就來分析下TN-C系統和零地共用的部分TN-C-S系統的優缺點(由于零線和地線是共用的我們用"PEN"來表示)。

1、在單相負荷中PEN線負責將相線的電流流回中性點來完成做功，零線電流等于相線電流。這個時候如果PEN線斷開，那么設備外殼如果本身沒有做良好的接地措施的話將會直接帶上220V的電壓，會很大的發生觸電事故，危機人身安全。

2、在三相四線供電回路中由于三相負荷和電壓都不可能做到完全對稱，或者有較多的單相整流電源負荷等容易產生3次或者3n倍的諧波的設備， PEN線上會有產生電流，加上PEN線的線阻，在PEN線上就會產生電壓。由于是零地共用系統， PEN會在供電系統的各個裸露的金屬不帶電體上進行連接和重復接地，其中包括配電柜外殼，電氣元件外殼，電纜屏蔽層，電纜鋼鎧等等。

3、其實采用零地共用的供電方式也是有優點的：降低投資成本，如果是零地分開的話就要用5芯電纜，而零地共用的話就用4芯電纜，當工程量較大時可以節省不少成本但是損失的確實人身安全和設備安全。

針對已經采用用TN-C零地共用系統的我們怎么來應對呢?建議可以選擇折中的TN-C-S供電方式，已車間或者設備組為單位，就近做接地點，然后把零地線分開設置，這樣的話投資成本不高，改造難度小，而且可以有效提升用電安全!
